プロジェクト紹介

観測装置

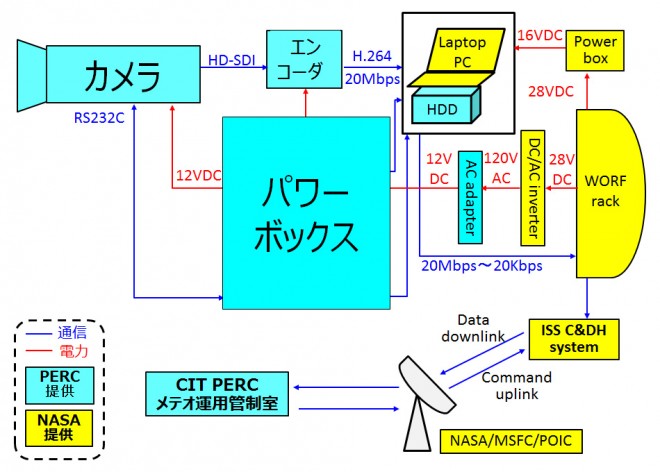

システム構成

meteor_system

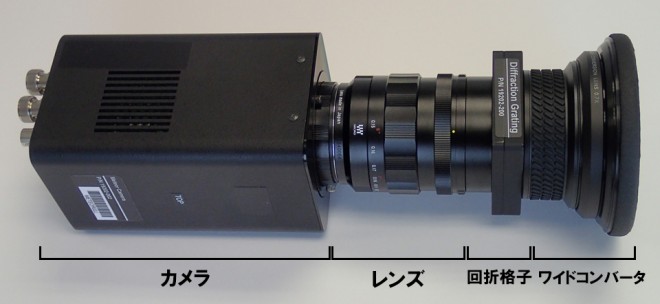

メテオカメラ(初号機,2号機)

meteor_device01

  • カメラ:超高感度ハイビジョンカメラ(HbCMOSカラーイメージセンサ,2/3型CMOSセンサ(単板),1408X1042画素 プログレッシブ (720p),8.2×8.2×14(cm), 0.8 kg)
  • レンズ:単焦点レンズ(F0.95, f=17.5mm, 0.5 kg, マイクロフォーサーズマウント)
  • 回折格子:透過型ブレーズド回折格子(溝本数 300本/mm波長域 400-700 nm)
  • ワイドコンバータ:0.7倍, 0.3 kg

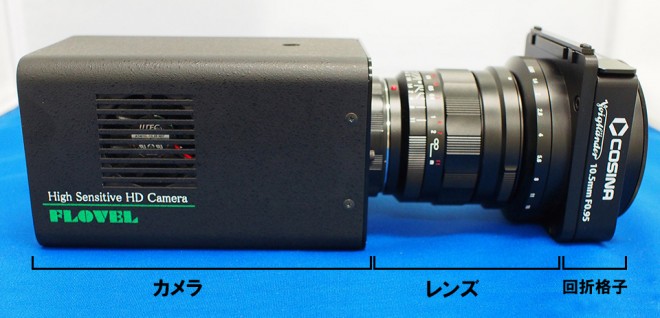

メテオカメラ(3号機)

meteor_device02-1
meteor_device03

meteor_device04

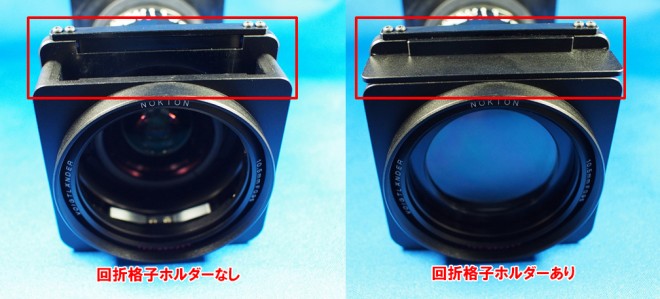

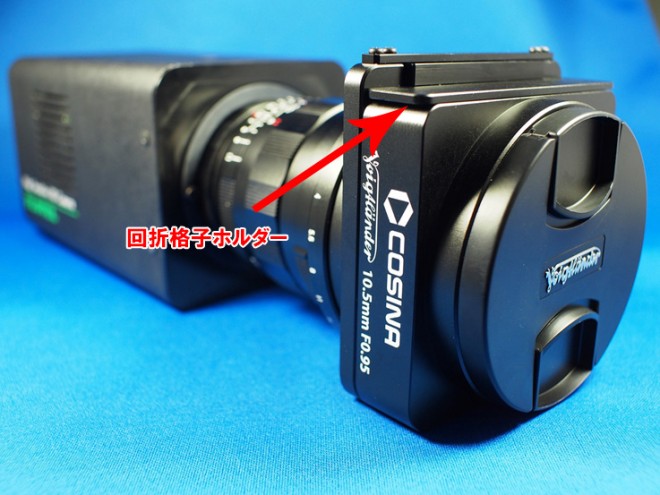

  • 回折格子ホルダーが組み込まれたカスタムレンズへ変更
  • レンズを焦点距離17.5mmのものから、10.5mmのものに変更し、ワイドアングルコンバータが不要となった。

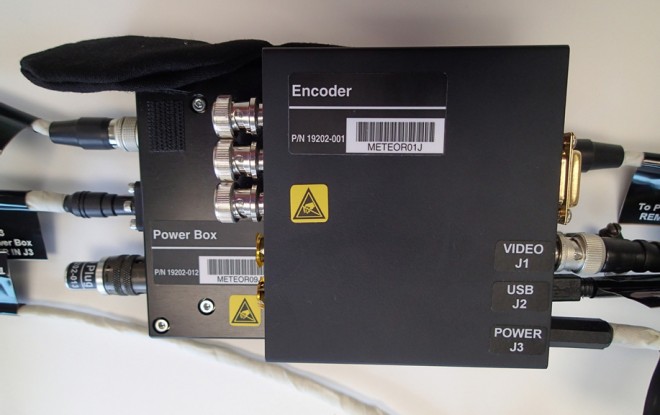

パワーボックスとエンコーダ

meteor_pbox

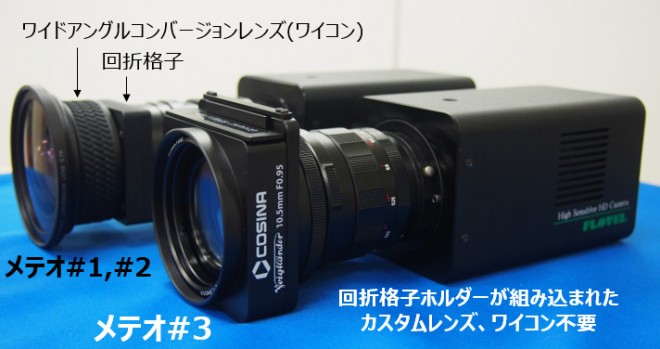

新旧レンズの比較

meteor_1-3lens

メテオ#3 メテオ#1 & #2
全長  25cm 28.5cm
質量 1.6kg 1.7kg
焦点距離 10.5mm 17.5mm
視野角 57.8°(ワイコン無し) 52.4°(ワイコン有り)
F値 0.95 0.95

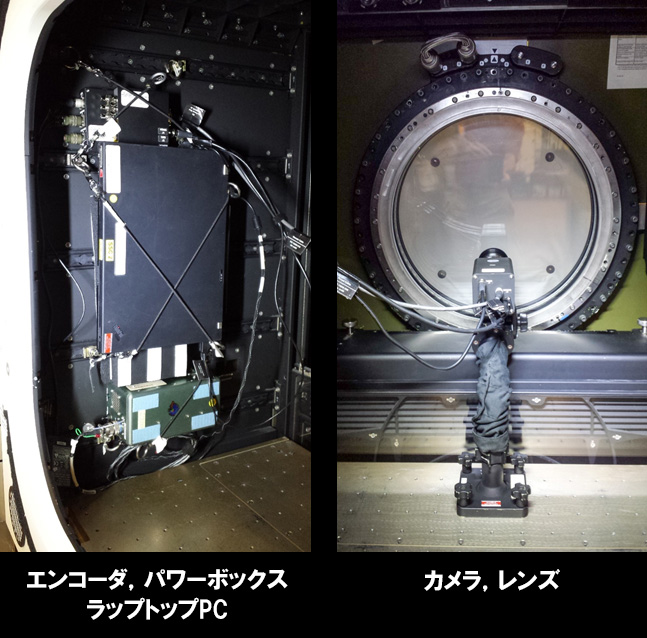

WORFシミュレータに搭載したメテオカメラ地上モデル

metero_worfsim

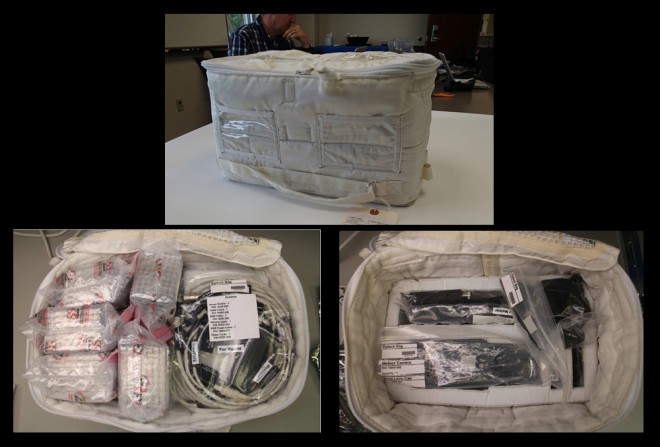

NASAへの引き渡しの様子(8/1/2014)

Soft stwage bag(打ち上げ時に使用する輸送用ソフトケース)に収められたメテオ観測装置一式とデータ記録用のハードディスクドライブ.
meteor_tonasa
